Siklus Otto

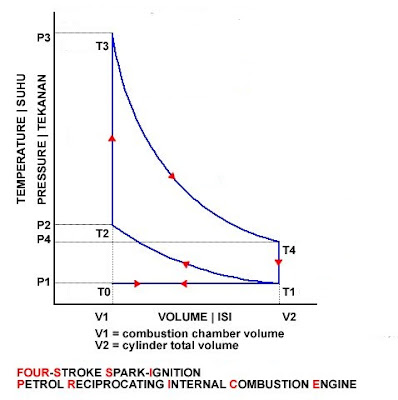

Proses didalam motor bensin/gas pembakaran bahan bakar berlangsung pada volume tetap. Berdasarkan siklus otto proses dalam silinder dapat digambarkan dengan diagram P-Vdan T-S sebagai berikut:

Proses diatas dapat diuraikan sebagai berikut :
1. Titik 0 – 1 : Proses pemasukan udara pada tekanan tetap (isobar)

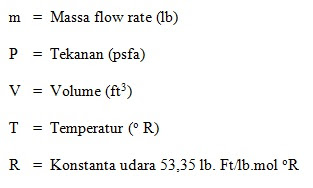

dimana :











2. Titik 1-2 : Proses kompresi (isentropik S1 = S2)/adiabatik resersible.

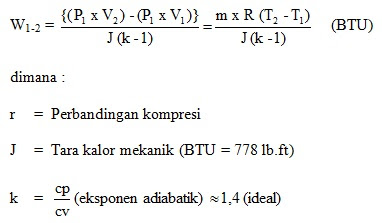

Kerja yang dilakukan oleh torak :

3. Titik 2-3 Proses pemberian/pemasukan panas pada volume tetap.

4. Titik 3-4 : Proses ekspansi adiabatik.

Kerja yang diterima oleh torak:

5. Titik 4-1 : Proses pengeluaran/pelepasan panas berlangsung pada volume tetap.

6. Kerja satu siklus netto (Wnet)

7. Efisiensi Siklus Otto
